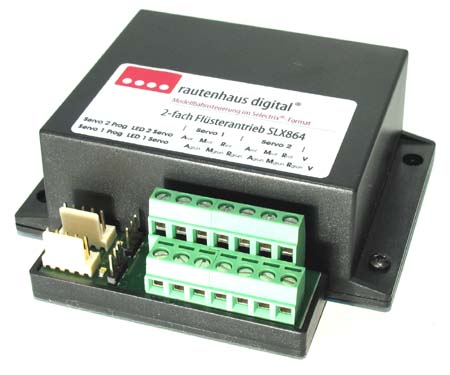

Der Flüsterantrieb SLX864 besteht aus der Weichenservoelektronik und zwei Servo-Antrieben zum Stellen von Weichen oder FormÂsigÂnalen oder zum Antrieb von Funktionsmodellen.
Die Weichenservoelektronik verbindet die Weichenservos zur Ansteuerung über den SX-Bus. Daher sind für den Anschluss des SLX864 keine weiteren Funktionsdecoder erforderlich, was ein sehr gutes Preis-Leistungsverhältnis ergibt.
Technische Daten Weichenservoelektronik SLX864
- Anschlüsse
- 2 Schraubklemmen für den Anschluss an den SX-Gleissignal
Schraubklemmen für separate Stromversorgung
2 Stecksockel für den Anschluss der Weichenservos - Anschlußstecker
- für Programmer SLX861 zur Einstellung der Weichenservos
- Herzstückpolarisation
- über eingebaute, potenzialfreie Relais-Kontakte, Anschluss mit 3 je Schraubklemmen
- Umlaufgeschwindigkeit
- zwischen 0.1 und 20 Sekunden je Schaltvorgang bei einem Stellwinkel von 120° durch Programmer elektronisch einstellbar
Technische Daten Weichenservo SLX868
- Anschlüsse
- für Weichenservoelektronik
- Montage
- mit doppelseitigem Spezialklebeband und schraubbarem Befestigungsbügel
- Weichenstelldraht
- austauschbar, Federstahldraht (0,8mm Durchmesser) in Spezialhalterung
- Leistungsaufnahme
- 80mA (Ruhestrom), 80-200mA (Stellvorgang)
Der Flüsterantrieb SLX864 ist SELECTRIX-kompatibel und hat daher volle Funktionssicherheit im Zusammenspiel mit allen SELECTRIX-Systemkomponenten.
Weitere Informationen zum 2-fach Flüsterantrieb SLX864 entnehmen Sie bitte der Anleitung.
